ist-B.03:03 » Marmaray Projesi [İnşaat Süreci]

[Esat]

Marmaray projesi ile ilgili fotoğraflar, çizimler ve projenin ilerlemesi ile ilgili bilgileri bu başlık altında tartışacağız. İlk Resimler Marmaray resmi sitesinden :

Tüp Tünellerin Konumu


Batırma Mavnası


Tüplerin Bağlanması

[abhazyalı ugur]

Bu sistemi kim işletecek.Nasıl olacak
Halkalı sirkeci arası farklı
sirkeci üsküdar arası olan tüp geçişin işletmesi ayrımı olacak.Bu işletme Ulaşım A.Ş yemi baglanacak

[Mehmet Kasım]

İşletme açısından sistem HALKALI-GEBZE olarak çalışacak.Ayrı gayrı hatlar olmayacak.İşletme bakanlıktan belediyeye devredilecek diye duymuştum.O yüzden eski tüfek TCDD'ciler bu projeye çok karşı çıkarlar.( Pas kokulu trenlerden ayrılmaları zor olacak )

Denizde 4 adet tüp batırıldı.Karada ise arkeoloji engelleri aşıla aşıla iş yavaşlıyor.Ama çıkar yol yok mutlaka yapılacak.

[Esat]

İşletme açısından sistem HALKALI-GEBZE olarak çalışacak.Ayrı gayrı hatlar olmayacak.İşletme bakanlıktan belediyeye devredilecek diye duymuştum.O yüzden eski tüfek TCDD'ciler bu projeye çok karşı çıkarlar.( Pas kokulu trenlerden ayrılmaları zor olacak )

Denizde 4 adet tüp batırıldı.Karada ise arkeoloji engelleri aşıla aşıla iş yavaşlıyor.Ama çıkar yol yok mutlaka yapılacak.

Bunun ile ilgili bir ön protokol imzalandığı hatırlıyorum ama gazete arşivlerinde bir türlü bulamadım, öngörülen sistemi İBB tarafından işletilmesi bu amaçla Şehirhatlarında olduğu gibi bir devir de söz konusu olacak tabii ki bazı kişi veya kurumlar kendilerinin bileceği nedenlerden ötürü karşı çıkıyorlar, bu konuda en büyük etken sendika olsa gerek çünkü TCDD bünyesinde de çok fazla sayıda emekliliği gelip geçmiş eleman devlet kadrosunda olduğu için çalışmaya devam ediyor, ayrıca şimdiki yapının hantallığı özellikle işçi kadrosunda bulunanların işine geliyor, çünkü memur sürülür ama işçi sürülmez

Çalışmalar ile ilgili en son bir arkadaşımız Marmaray da çalışan ve daha önce de bizde çalışmış olan bir arkadaşından şunu aktarmıştı "Japonlara kalsa bu iş zamanında biter, ve zaten bitmemesi içinde bir neden yoktur, ama arkeolojik kazılar en az 2 yıl sekteye uğrattı, 2010 olarak öngörülen tarih şimdiden 2012 ye göre projeyi değiştirdi" son zamanda Yenikapı da yine bir kilise kalıntısı bulunduğu ve bu kilise konusunda Bartelomeos un dahi konuya karıştığı ve sırf bu kilise yüzünden çalışmaların nerede ise duracağı gibi bir söylentide var, ne kadar doğru bilemiyorum ama yaşayan tarihimiz yok olurken bu yer altı kırpıntılarına verilen önem beni biraz üzüyor bize bile ait değil hemde bu kırpıntılar, şimdi birileri kalıntıları aşağıladığım için kızacak ama maalesef böyle düşünüyorum.

[Mehmet Kasım]

DUYURU

Marmaray Projesi, Gebze-Haydarpaşa, Sirkeci-Halkalı Banliyö Hatlarının İyileştirilmesi: Demiryolu Araçları İmali (Sözleşme CR 2) ihalesi Önyeterlik İhalesine 07 Haziran 2007 tarihinde çıkılmış olup, Önyeterlilik dosyaları 30 Temmuz 2007 tarihinde teslim alınmıştır. Altı grup Önyeterlik dosyası teslim etmiştir. Önyeterlik dosyalarının incelenmesi 30 Eylül 2007 tarihinde tamamlanmış olup; beş firma Önyeterlik aşamasını geçmiştir.

Önyeterlik aşamasını geçen firmalar alfabetik sırayla;

1- ALSTOM Ferroviara S.p.A.

2- ANSALDOBREDA S.p.A.

3- BOMBARDIER-Siemens-Nurol JV.

4- CAF

5- ROTEM Company

Yukarıdaki firmalara ihaleye davet mektubu gönderilmiş ve taslak şartnameler verilmiştir. Teklifler 15 Ocak 2008 tarihinde alınacaktır.


http://www.marmaray.com.tr/yenikapi_arkeolojik_22.html

Yenikapıdaki çalışmalara bakılırsa 1.kot geçilmiş durumda.

[Mehmet Kasım]

http://www.kiyiemniyeti.gov.tr/default. ... No=62&lng=



Bazı aptal araştırma özürlüsü basın organlarında 7.tüp batırılıyor diye haber çıkacaktır.Doğrusu bu batırılan 5.tüptür.Tüpün adı E-07'dir.
Çünkü tresten başlandı batırılmaya : E11,E10,E09,E08 şimdi de E-07.



ALINTI :

Hava müsaadeli olarak 28 - 29 Kasım tarihlerinde E-7 Elementinin batırılma operasyonları icra edilecektir. Faaliyetler süresince tek yönlü trafik uygulamasına devam edilecektir. Operasyon zamanı ve detaylar Denizcilere İlanlar ile duyurulacak olup bölgeyi kullanacak gemilerin dikkatli seyir yapmaları can, mal ve çevre emniyeti açısından büyük önem taşımaktadır.

[Mehmet Kasım]

http://www.yapi.com.tr/turkce/Haberler_ ... wsid=57785

Marmaray Projesi kapsamında İstanbul Boğazı'nın iki yakasını birleştirecek tüp tünellerin 5. 'si sabaha karşı 50. 75 metre derinliğe indirildi. Suya indirilen tüplerin uzunluğu 675 metreye ulaştı.

KALDI 6 TÜP

[AyLiN]

Calismalarin hizli bir sekilde ilerlemesi cok güzel. Bu Proje bittigi zaman ben Trafik icin baya bir faydasi olacagina inaniyorum.

[Mehmet Kasım]

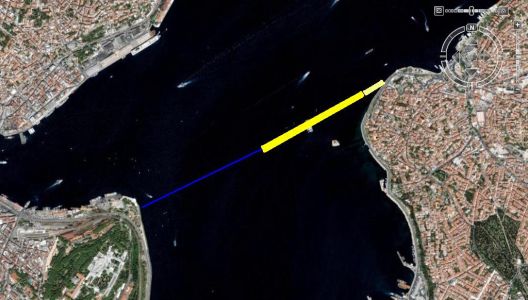

Boğazın dibine yerleştirilen tüpler 650 m uzunluğa kadar geldi.TBM için Üsküdar açıklarında 200-300 m kadar açıklıktan başlamıştı tüp tüneller.Haritadaki gibi 800-850 m'ye kadar ulaşıldı.



SARI KALIN ÇİZGİ : Batırılan 5 Adet Tüpün Konumu
MAVİ İNCE ÇİZGİ : 2008 yılında Batırılacak 7 Adet Tüpün Konumu




ÇALIŞMALARDAN FOTOLAR :

Sirkeci :




Yenikapı :

[Mehmet Kasım]

İlgi: 06/12/2007 tarih ve 4065 sayılı,başvurunuz.

06.12.2007 tarihli e-posta mesajınız ile Marmaray Projesi hakkında bilgi talebiniz, Bakanlığımız DLH İnşaatı Genel Müdürlüğünce incelenmiştir.

Soru-1-Marmaray Projesi Ayrılıkçeşme-Üsküdar tüneli kaç m'ye ulaşmıştır ?

Cevap-1-30 Kasım 2007 tarihi itibarıyla Ayrılıkçeşme-Üsküdar yönünde iki tünelden biri yaklaşık 780 m;, diğeri ise yaklaşık 1008 m;ye ulaşmıştır.

Soru-2-Yedikule-Yenikapı kaç m'ye ulaşmıştır ?

Cevap-2-30 Kasım 2007 tarihi itibarıyla tünel yaklaşık 100,5 m’ye ulaşmıştır.

Soru-3-Yenikapı-Sirkeci ne zaman tünel delme işlemi başlayacak ?

Cevap-3-Sirkeci batı şaftı kazıkları tamamlanmış olup zemin kazısı çalışmaları devam etmektedir. Doğu tarafında kazık çalışmaları tarihi bina eklentisinden dolayı tamamlanamamıştır. Doğu tarafı acil çıkış şaftında 3. kuşak imalatı tamamlanmıştır. Sirkeci istasyonu Kuzey Giriş yapısının (TCDD Gar tarafı) diyafram duvar inşaatına devam edilmektedir. Sirkeci’de güney giriş yapısıyla (Vilayet tarafı) ilgili olarak deplase çalışmaları için yapılan arkeolojik kazılar tamamlanmıştır.

Soru-4-Yenikapıdaki kilise ne oldu? Arkeolojik kazılar ne zaman biter ?

Cevap-4-Yenikapı İstasyon alanımızda kilise bulunmamaktadır. Yenikapı bölgesinde Arkeolojik kazı çalışmaları İstanbul Arkeolojik Müzeler Müdürlüğü arkeologları denetimi altında sürdürülmekte olup, ilgili Kültür ve Tabiat Varlıklarını Koruma Bölge Kurulları kararları doğrultusunda çalışmalara devam edilmektedir.

Soru-5-Yenikapı İstasyonu teknik inşaat çalışmaları ne zaman başlar ?

Cevap-5-Yenikapı doğu tarafında, kazık imalatları devam etmektedir. Ayrıca, arkeolojik kazılara bağlı olarak ankrajlara devam edilmektedir. Batı tarafında havalandırma binası ve deplase hattı iksa sistemi kazıklarının imalatı sürdürülmektedir. Havalandırma binası tarafındaki kazıkların imalatına devam edilmektedir.

Soru-6-Üsküdar Makas Tüneli ile E11 tüpü arasında tünel delme işlemi yapılıyor mu ? Kaç m var ?

Cevap-6-Üsküdar Makas Tüneli ile E11 tüpü arasındaki kesimde yeralan Üsküdar İstasyonunda zemin kazılarına devam edilmektedir.

Soru-7-Üsküdar İstasyonu ne zaman biter ?
Cevap-7-İş programına göre Üsküdar İstasyonu inşaat çalışmalarının 2010 yılı içerirsinde bitirilmesi planlanmaktadır.

Soru-8-Ayrılıkçeşme İstasyonu inşatına ne zaman başlayacaksınız ?

Cevap-8-Bahsedilen yerde bulunan İbrahimağa İstasyonu, İstanbul Büyükşehir Belediyesi’nce yürütülmekte olan Kadıköy-Kartal Raylı Toplu Taşım Projesi kapsamında yapılacaktır.

Soru-9-Banliyö Trenleri modernise etmek amacıyla ne zaman iptal edilecek. İş ne zaman başlar ne zaman biter ?

Cevap-9-Marmaray Projesi kapsamındaki; Gebze-Haydarpaşa, Sirkeci-Halkalı Banliyö Hatlarının İyileştirilmesi: İnşaat, Elektrik ve Mekanik Sistemler (CR1) işi ile ilgili olarak, yüklenici AMD Rail (Alstom - Marubeni - Doğuş) grubuna 21.06.2007 tarihinde yer teslimi yapılarak çalışmalara başlanmıştır. Söz konusu mevcut demiryolu hattının rehabilitasyon çalışmalarının yapılabilmesi için yer tesliminden 18 ay sonra demiryolu işletiminin iki yıl süresince durdurulması planlamaktadır.

10-Sirkeci nin kroki çizimlerini gönderir misiniz ?
Cevap-11- Krokiler ekte gönderilmektedir.

[Esat]

Mehmet vallahi helal olsun, yahu ben yazıyorum bu cevapları alamıyorum acaba iş yeri mailimi kullandığım için kıllığına mı cevaplamıyorlar ))) Ellerine sağlık, bu arada bizim dedikodu kilise hikayesi de boğazın sularına gömüldü tabii bir hikaye olarak kalması ayrıca sevindirici oldu

[Mehmet Kasım]

Meraklanmaz mı? Bir defasnda Yenikapı'da arkeolojik kazı alanında güvenlikte kimsenin olmayışını fırsat bilerek arkadaşımla elimiz cepte içerilere kadar gittik gezdik. Tabi pantolon ceket olunce işçiler de kesin bunlar möhendis falan deyip kimse bize kime baktınız falan diye sormadı

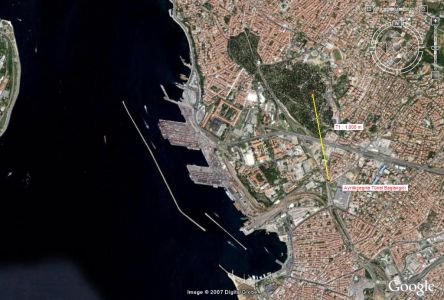

Ayrılıkçeşme'den Üsküdar'a devam eden tünel kazılarından uzun olanı 1.008 m demiştik.Yaklaşık buralara denk geliyor.

Geçen sene 26 Aralık'ta kazmaya başlamışlardı.1 senede 1008 m olduğuna göre AYDA 90 M FALAN KAZABİLİYORLAR.
